搭设盘扣式外脚手架规范事项介绍

文章来源:http://www.pkjsj.cc/

阅读量:101

编辑人:

发布时间:2020/6/1

盘扣式外脚手架一般指的是建筑外墙施工架、双排外架,它与模板支撑架的搭设方式有些不同,需要注意的规范事项也会有些差异,今天元拓集团小编会简单介绍下搭设盘扣式外脚手架规范事项,需要了解的朋友可以看下。

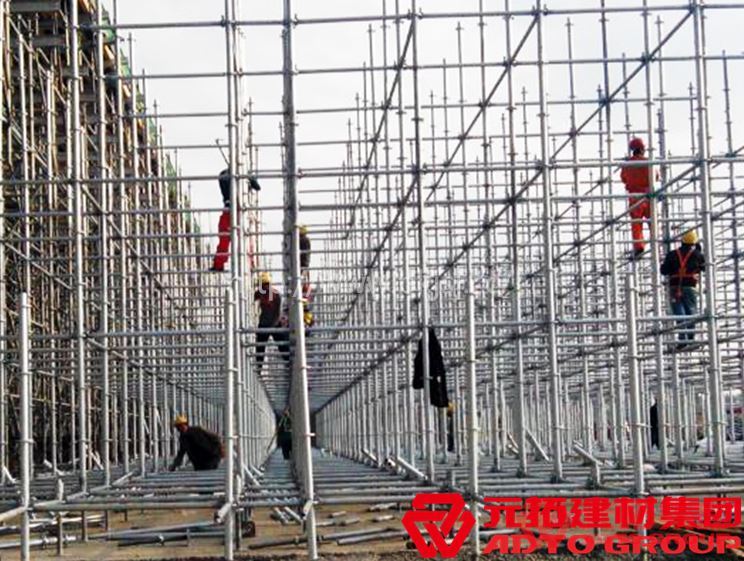

现在有很多房建项目建设都会选择使用盘扣式脚手架搭设外墙架,也就是所谓的外脚手架,双排外架,它与传统脚手架有所不同,不过搭设规范事项几乎大同小异,盘扣式外脚手架规范事项大致如下:


1、 使用盘扣脚手架搭设双排外脚手架时,搭设高度不宜大于24m,大于24m时,必须另外进行设计计算。用户可根据使用要求选择架体几何尺寸,相邻水平杆步距宜选用2m,立杆纵距宜选用1.5m或1.8m,且不宜大于2.1m,立杆横距宜选用0.9m或1.2m。


2、 立杆:立杆底部应配置可调底座,首层立杆宜采用不同长度的立杆交错布置,错开立杆竖向距离≥500mm。


3、 斜杆或剪刀撑设置要求:沿架体外侧纵向每5跨每层应设置一根竖向斜杆或每5跨间应设置扣件钢管剪刀撑,端跨的横向每层应设置竖向斜杆。


4、 当设置双排脚手架人行通道时,应在通道上部架设支撑横梁,横梁截面的大小应按跨度以及承受的荷载计算确定,通道两侧脚手架应加设斜杆;洞口顶部应铺设封闭的防护板,两侧设置安全网;通行机动车的洞口,必须设置安全警示和防撞设施。




5、 连墙体的设置应符合以下要求:


连墙件必须采用可承受拉压荷载的刚性杆件,连墙件与脚手架立面及墙体应保持垂直,同一层连墙件宜在同一平面,水平间距不应大于3跨,与主体结构外侧面距离不宜大于300mm。


连墙件应设置在有水平杆的盘扣节点旁,连接点至盘扣节点距离不应大于300mm;采用钢管扣件做连墙杆时,连墙杆应采用直角扣件与立杆连接。


当脚手架下部暂不能搭设连墙件时,宜外扩塔设多排脚手架并设置斜杆形成外侧斜面状附加梯形架,待上部连墙件搭设后方可拆除附加梯形架。


6、层设置应符合下列规定:


钢脚手板的挂钩必须完全扣在水平杆上,挂钩必须处于锁住状态,作业层脚手板应满铺。


作业层的脚手板架体外侧应设挡脚板和防护栏杆,并应在脚手架外侧立面满挂密目安全网;防护上栏杆宜设置在离作业层高度为1000mm处,防护中栏杆宜设置在离作业层高度为500mm处。


综上所述,搭设盘扣式外脚手架规范事项就介绍完了,大家是否了解呢,如需深入了解元拓盘扣式脚手架,欢迎拨打移动咨询热线,18570023099,也可来厂参考考察,相关阅读【盘扣式支架承载力好不好?安全吗?】。
