盘扣式脚手架部件有哪些?盘扣式脚手架部件介绍

文章来源:

阅读量:1483

编辑人:

发布时间:2020/3/16

盘扣式脚手架的每一个部件都是必不可少的,缺少任何一个都无法形成完整的盘扣作业系统,今天我们主要来了解下盘扣式脚手架部件有哪些?盘扣式脚手架部件介绍。

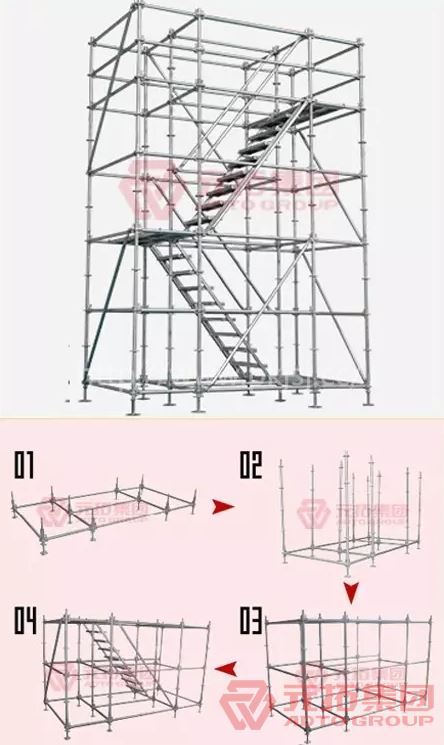

盘扣式脚手架主要部件有立杆、横杆、斜拉杆、起始杆、挂钩跳板、踏步梯。这些部件的作用是什么呢?

立杆主要承受竖向荷载。通常采用Q345材质的Φ48(60)×3.25mm钢管,每0.5m焊一个圆盘,表面进行热镀锌工艺处理,立杆的连接方式分为:内插连接棒(端距100+400)和外套筒式(端距250+250)。

横杆主要用来连接立杆、稳固架体,承受踏步梯、挂钩跳板等荷载。通常采用Q235材质的Φ48×3.0mm钢管,两端焊接横杆头,横杆头内装配好插销,装配时将插销卡于圆盘小孔中,横杆表面进行热镀锌工艺处理。


斜拉杆主要用于稳固架体。通常采用Q195材质的Φ42×2.75mm钢管,两端装配斜拉头,斜拉头内装配好插销,装配时将插销卡于圆盘大孔中,斜拉杆表面进行热镀锌工艺处理。H步距(高度)、L纵距(跨度)。

起始杆主要用于传递竖向荷载和控制扫地杆高度。(也称基座,与立杆内插连接棒的方式配套使用):采用Q345Φ48×3.25mm(Φ60×3.25mm)钢管和Q345Φ57×4.0mm(Φ70×4.0mm)套管焊接而成。钢管仅有200mm长,钢管上面焊接一个短套筒,中间焊接一个圆盘,起始杆表面进行热镀锌工艺处理。

挂钩跳板主要用作人行通道,亦可起到稳固架体的作用,承载力强,防滑排水。面板采用Q195镀锌带板冲孔,两端焊接带自锁锁片的挂钩。两端焊接带自锁锁片的挂钩。

踏步梯作为上下通道,梯子两侧可配扶手(亦可配斜拉杆兼作扶手)。采用镀锌方管和镀锌踏板焊接而成。

通过上述盘扣式脚手架部件介绍,大家应该清楚盘扣式脚手架的部件有哪些?这个部件的作用是什么了吧,如需了解更多相关信息,可以阅读【热镀锌圆盘脚手架搭设图解】,也可拨打移动咨询热线:18570023099详询。
